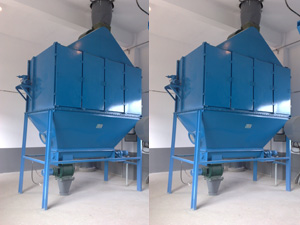

一、xbc旁插扁布袋除塵器原理

含塵氣體由本機組的進氣口吸入箱體經過布袋過濾，干凈氣體由布袋內流向匯風室再經過風機排出。故被除塵粉塵阻留附在布袋外壁上。至使布袋阻力增大，故每隔0.5～2小時間隔使振打機構振打清灰一次，時間3～5秒為宜。間隔時間可根據粉塵濃度大小，布袋增阻情況調整。以減少阻力提高除塵效率，經螺旋輸送機與星型卸料器排出。廣泛用于洗煤車間的除塵、選煤車間破碎、篩分、物料輸送帶的除塵。

2、xbc旁插扁布袋除塵器的結構

除塵器結構主要由過濾室、凈氣室、儲灰倉、支腿、清灰裝置、卸灰裝置、引風機、控制系統八部分組成：

1）凈氣室包括：除塵器側開蓋、清潔室換袋入孔、凈化后出氣口。

2）過濾室包括：濾袋固定板、濾袋、濾袋框架、過濾室筒體、

3）儲灰倉包括：灰斗、支座、進氣口。

4）清灰裝置包括：振打電機、振打桿、及機加件。

   5）卸灰裝置包括：螺旋輸送機、星型卸料器

6）控制系統包括：線纜、控制柜

配件介紹

1）此除塵器的濾袋為長方型，材質為_針刺氈。

2）清灰方式為振打清灰。

3）所有電機為防爆型。

4）卸灰裝置采用螺旋輸送機及星型卸料器

5）控制柜為PLC控制，設有有自動控制和手動控制，兩種切換。

3、xbc旁插扁布袋除塵器制作標準和規范

投xbc旁插扁布袋除塵器標設備的材料，加工，試驗和檢驗標準，除專門說明外，均采用中華人民共和國_標準和建材行業標準。

GB6179                 《袋式除塵器的分類及性能表示方法》

GB12625                《袋式除塵器用濾料及濾袋技術條件》

GB12138                《 袋式除塵器性能測試方法》

GB10128-1998           《冶金設備制造通用技術條件產品檢驗》

GBH3095-82             《大氣質量標準》

GB50019-2003           《采暖通風和空氣調節設計規范》

GB50243－2002          《通風與空調工程施工質量驗收規范》）

GBZ1－2002             《工業企業設計衛生標準》

JB/ZQ4000·2－86       《機械加工件通用技術要求》

JB/ZQ4000·3－86       《焊接件通用技術要求》

JB/ZQ4000·9－86       《裝配通用技術條件》

JB/T5917－91           《袋式除塵器濾袋框架技術條件》

JTJ230－89             《海港工程鋼結構_技術規范》

JGJ141-2004            《通風管道技術規程》

GB3095                 《環境空氣質量標準》

4、扁布袋除塵器控制技術

除塵器采用PLC控制，除塵器的清灰與卸灰方式設置手動、自動兩種方式，自動控制為定時清灰，在除塵設備開機，到達預設的清灰時間后，清灰裝置自動啟動，進行清灰，在需要檢修時，可開啟手動控制，進行單一操作。卸灰時間與間隔可根據工況自行設定。

5、扁布袋除塵器防腐處理

除塵器的外表承受風、雨的自然侵蝕，內表面長期處于高溫酸性氣體中，因此，對除塵器的表面防腐處理，顯得尤為重要：

1）除機加工件外，所有部件經酸洗處理，作噴砂（拋丸）除銹。

2）表面處理后元件噴涂環氧底漆一遍，J52-81氯磺化聚乙烯防腐涂料一遍，組裝后再涂一遍J52中間漆，外表噴涂兩遍氯磺化聚乙烯防腐涂料面漆。

3）機加工件采用鍍鋅防腐。

4）除塵器頂面作傾2⁰設計，以利于泄水。

8、xbc旁插扁布袋除塵器安裝

本機組安裝容易、簡便，采用四個地腳螺釘與適當基座連接固定，進、出口和排灰方式選定后，采用螺栓聯接_密封即可。但注意各聯接處均墊以密封墊或減振墊以防漏氣和振動噪音，（減振墊采用10mm橡膠墊即可）。

6、xbc旁插扁布袋除塵器維修

操作：（1）開車前_將各潤滑點檢查加油。

（2）在揚塵前開動排風機，當連續工作0.5～2小時間隔開動振打機振打一次，約3～5秒為宜。

檢修：（1）嚴格注意各密封處的密封，均不允許有漏風現象。

（2）根據實際情況定期打開檢查門檢查布袋是否有破損，當破損時及時更換新袋。

（3）更換布袋時_注意不得劃破。

7、扁布袋除塵器產品加工工藝質量控制

為貫徹ISO 9001:2000質量認證，根據產品設計要求，為確保產品質量，我公司編有機加工工藝卡、焊接工藝卡、裝配工藝卡、油漆工藝卡等多種工藝指導性技術文件指導生產，生產全過程自覺執行三按生產，確保產品制造過程中每一道工序的加工質量。

在產品加工、制作過程中，無論是自檢、專檢都要按圖紙、按工藝、按標準要求的內容進行檢查、驗收。對于關鍵件的加工建立質量控制專用卡，進行重點跟蹤控制。產品質量跟蹤卡是從鋼板的下料、焊接、裝配、油漆、服務全過程。跟蹤卡上列有各個工藝的加工、檢驗人員名單，一旦發現問題，能迅速查明原因，采取措施。

14.3.1xbc旁插扁布袋除塵器產品全面質量控制

外協、外購件質量控制

對于定點生產的外協、外購件生產廠家都_經過質量_能力的全面考察，對現場管理進行審核，被確定為合格供方時，方可提供生產計劃；并且每個季度進行一次考評，進行動態管理。產品驗收按ISO 9001:2000質量標準執行。

14.3.2產品加工過程的質量控制

   從原料進廠 ——下料——焊接——組裝——噴漆全過程進行質量跟蹤；并實施產品質量跟蹤卡。

產品檢驗全過程的質量控制

按ISO 9001:2000質量_體系要求，設置了進廠驗收、過程驗收、出廠檢驗等驗收手續。保正不合格產品不流入下一道工序，不合格產品不出廠，不交驗。
