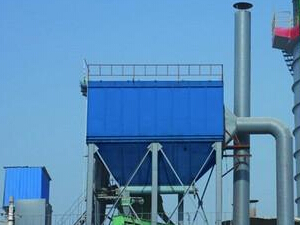

一、烘干機布袋除塵器,烘干機袋式除塵器,烘干機除塵設備概述：
烘干機的煙氣溫度、含塵濃度和含濕量等波動范圍大，特別是煙氣露點溫度高，一臺烘干機往往烘干多種物料，粉塵性質變化頻繁，煙氣具有腐蝕性，再加上烘干機時開時停，這些都給烘干機的除塵帶來_大的困難，烘干機除塵已成為水泥廠除塵的難題，目前在烘干機上常用的除塵器有高壓靜電除塵器和玻纖反吹風袋式除塵器，這兩類除塵器的體積大、投資高，迫切需要研制出一種新型、實用、可靠的烘干機除塵設備。
二、技術性能參數表
|
技術參數型號 |
HPPC64-5 |
HPPC64-6 |
HPPC64-7 |
HPPC64-8 |
|
|
處理風量（m3/h） |
29660 |
37080 |
44500 |
51910 |
|
|
總過濾面積（m2） |
515 |
618 |
721 |
824 |
|
|
凈過濾面積（m2） |
412 |
515 |
618 |
721 |
|
|
收塵室數（個） |
5 |
6 |
7 |
8 |
|
|
每室袋數（條） |
64 |
||||
|
濾袋總數（條） |
320 |
384 |
448 |
512 |
|
|
脈沖閥 （帶電磁閥） |
數量 （個） |
40 |
48 |
56 |
64 |
|
規格 （英寸） |
1 1/2 |
||||
|
濾袋規格 （直徑mm×長度mm） |
φ130×4000 |
||||
|
濾袋材質 |
拒水防油滌綸針刺氈（可根據煙氣性質選用其它濾料） |
||||
|
過濾風速（m/min） |
1.2 （入口氣體含塵濃度<500 g/m3） |
||||
|
承受負壓（Pa） |
≤6000 |
||||
|
除塵器阻力（Pa） |
1200～1700 |
||||
|
允許入口氣體溫度（℃） |
<120 |
||||
|
噴吹壓力（Mpa） |
0.5～0.7 |
||||
|
壓縮空氣耗量 （Nm3/min） |
3.2 |
3.8 |
4.5 |
5.1 |
|
|
鎖風裝置 |
根據工藝情況需要確定 |
||||
|
螺旋輸送機 |
根據工藝情況需要確定 |
||||
|
技術參數型號 |
HPC64-2×5 |
HPC64-2×6 |
HPC64-2×7 |
HPC64-2×8 |
|
|
處理風量（m3/h） |
67600 |
82620 |
97640 |
112660 |
|
|
總過濾面積（m2） |
1030 |
1236 |
1442 |
1648 |
|
|
凈過濾面積（m2） |
927 |
1133 |
1339 |
1545 |
|
|
收塵室數（個） |
10 |
12 |
14 |
16 |
|
|
每室袋數（條） |
64 |
||||
|
濾袋總數（條） |
640 |
768 |
896 |
1024 |
|
|
脈沖閥 （帶電磁閥） |
數量 （個） |
80 |
96 |
112 |
128 |
|
規格 （英寸） |
1 1/2 |
||||
|
濾袋規格 （直徑mm×長度mm） |
φ130×4000 |
||||
|
濾袋材質 |
拒水防油滌綸針刺氈（可根據煙氣性質選用其它濾料） |
||||
|
過濾風速（m/min） |
1.2 （入口氣體含塵濃度<500 g/m3） |
||||
|
承受負壓（Pa） |
≤6000 |
||||
|
除塵器阻力（Pa） |
1200～1700 |
||||
|
允許入口氣體溫度（℃） |
<120 |
||||
|
噴吹壓力（Mpa） |
0.5～0.7 |
||||
|
壓縮空氣耗量 （Nm3/min） |
6.4 |
7.6 |
9.0 |
10.2 |
|
|
鎖風裝置 |
根據工藝情況需要確定 |
||||
|
螺旋輸送機 |
根據工藝情況需要確定 |
||||
